導讀：本文主要介紹了變速器齒輪制造中根部挖根和臺階的定義和影響，討論了熱處理前后粗加工刀具凸角量的設計和制造有誤導致的臺階問題，給出了判定條件和凸角量修正方法；分析了熱處理前后精加工刀具的超越量計算與粗加工刀具不匹配導致齒根過渡區域產生臺階的原理，給出了常見失效案例及解決措施；針對零件精加工前后的狀態，剖析齒形、齒向、齒距和徑向圓跳動的誤差對齒輪根部臺階的影響，并從齒輪制造中的刀具修形、工藝選擇和熱變形角度提出了相關解決方案。

 隨著燃油、排放法規的不斷加嚴以及雙積分政策的實施，汽車新能源、輕量化和電動化進程正在進一步加快。變速器齒輪大轉矩負載和高速精密要求日趨嚴格，在滿足NVH要求的同時，如何規避齒輪根部臺階是關鍵問題。本文針對該問題分析了不同臺階的形狀特點，討論了產生的原因，并給出了解決方案。

 齒輪的挖根與臺階

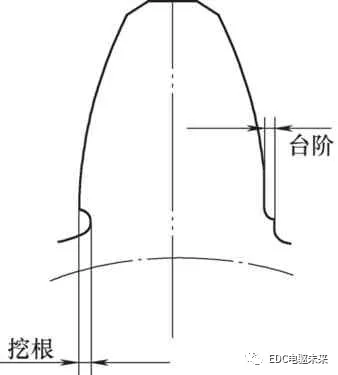

圖1齒輪的挖根與臺階

如圖1所示，齒輪的挖根是由粗加工刀具凸角刃部切出的區域，為后續精加工齒面留出了退刀空間，避免產生接刀臺階。如果精加工前的挖根形狀尺寸有問題，則有可能在后續加工中發生臺階或挖根問題。

臺階會導致齒輪根部彎曲強度的降低。沒有臺階時，只需考慮最大挖根位置處的危險截面形狀和尺寸；有臺階時，還需考慮臺階的形狀和尺寸（見圖2），詳細請查閱國標ISO-6336相關章節。

強度降低估算公式：

式中 tg——在端面上，齒輪根部臺階處沿法向的最大臺階量；

ρg——臺階最大位置處的曲率半徑；

Ys——沒有臺階時的齒輪彎曲強度系數；

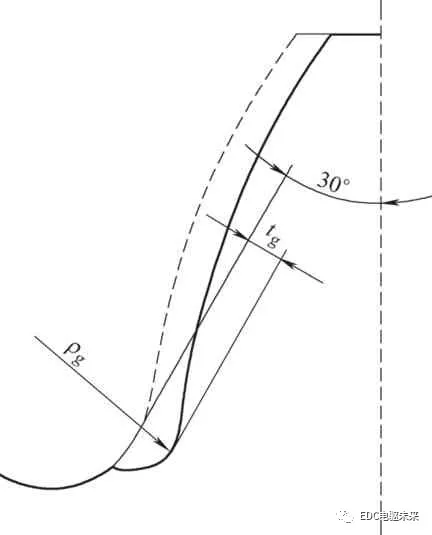

 圖2 齒輪臺階強度估算示意

Ysg——有臺階時的齒輪彎曲強度估算系數。

其中，＜2.0。此外，如果臺階的位置落在齒輪的正常嚙合區域，則會引起異常的傳動噪聲。不但影響了變速器的使用體驗，還可能存在功能性風險。

粗加工刀具的凸角量問題

1. 粗加工刀具凸角量的定義

粗加工刀具的凸角量是刀尖部分沿主切削刃翹起的一塊區域，它由副切削刃引出，直至刀尖圓弧終止點結束，其中以滾刀和插齒刀最為常見，如圖3和圖4所示。

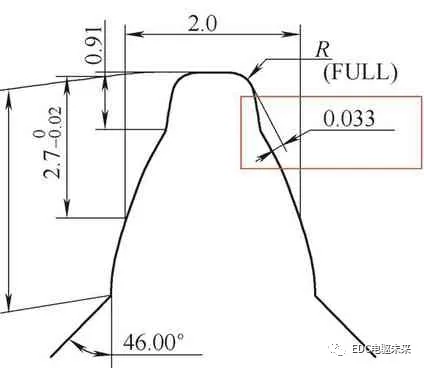

圖3 滾刀的凸角量

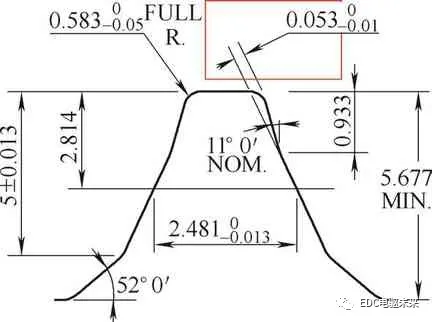

圖4 插齒刀的凸角量

注意，凸角量的大小和加工出來的挖根量并不能直接劃等號。因?yàn)橥菇橇渴堑毒啐X形上標注的法面尺寸，而齒輪測量?jī)x測出的挖根量是零件的端面尺寸。只有通過刀具與零件的軸交角，才能把凸角量轉化為挖根量。
